Solenoide Tipo Chapa 12V

SKU IC-40158
Ahorre 15% Ahorre 15%
Precio original $200.00
Precio original $200.00 - Precio original $200.00
Precio original $200.00
Precio actual $170.00
$170.00 - $170.00
Precio actual $170.00
Stock: 1

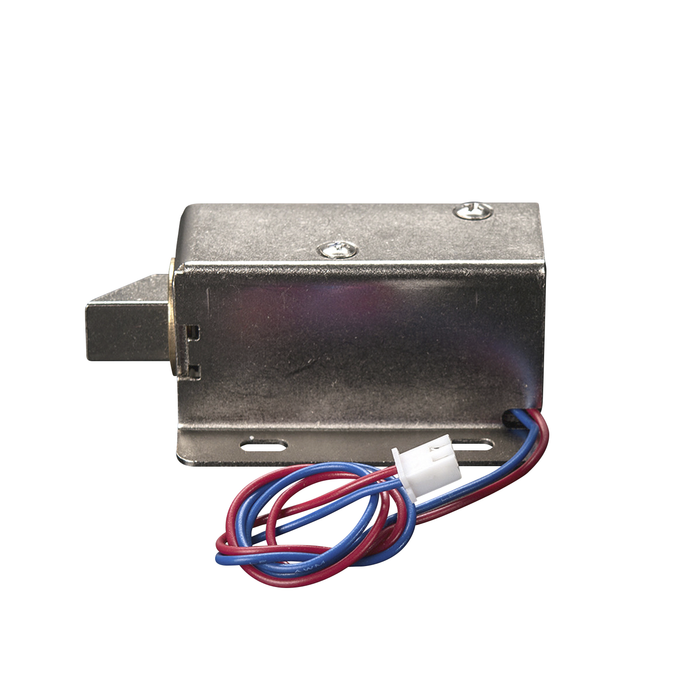

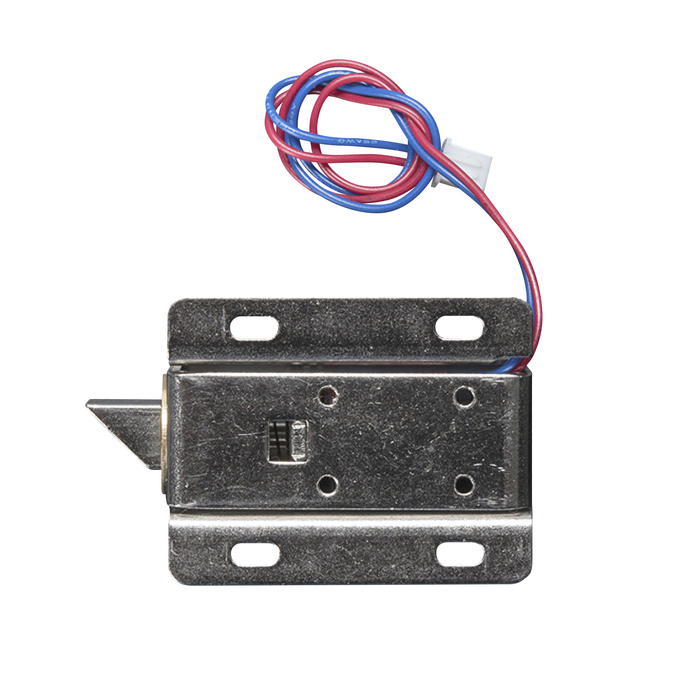

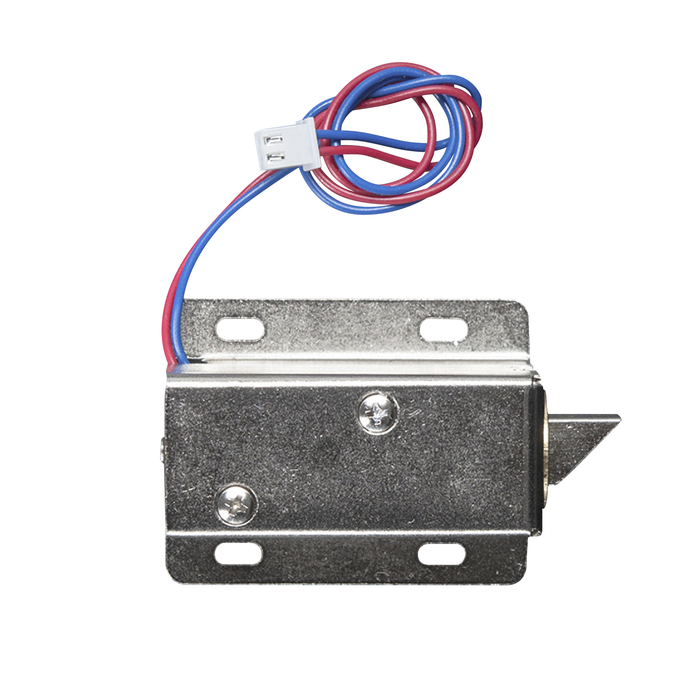

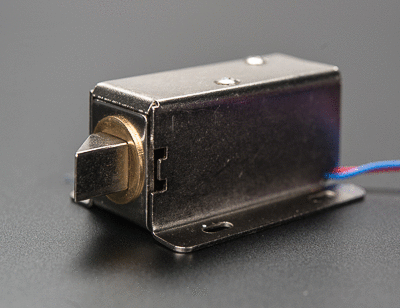

Este solenoide tiene un eje con un corte inclinado dedicado para deslizarse con una puerta. Es básicamente una cerradura electrónica diseñada para un gabinete, una puerta, un seguro etc. El cerrojo se encuentra normalmente extendido, por lo que al aplicarle corriente abres la puerta de tu proyecto.

El eje viene en la posición que se muestra en la imagen, pero con sólo quitar lo dos tornillos que trae puede girar 90°, 180° ó 270° para que coincida con la posición que se necesita.

Para conectar un solenoide se necesita un transistor de potencia y un diodo, revisa aquí el diagrama para conectarlo a un Arduino u otro microcontrolador. Se recomienda utilizar una fuente de poder que pueda proporcionar 500 mA.

Especificaciones

  • Voltaje de operación: 12 VDC (puede funcionar a partir de 9 VDC, pero ocasionará una operación más lenta y un movimiento más débil)
  • Corriente de consumo: 650 mA @ 12 VDC y 500 mA @ 9 VDC
  • Diseñado para un tiempo de activación de 1 a 10 segundos
  • Medidas: 5.5cm de largo x 2.2cm de ancho
  • Medidas de la base: 3.8cm de ancho y 5.5cm de largo
Documentación
Más información

Los solenoides son básicamente electroimanes; están compuestos por una bobina de alambre de cobre con una armadura en el centro. Cuando se energiza la bobina, el eje es jalado al centro de la misma. Esto permite que el solenoide se pueda empujar desde un extremo o jalar desde el otro.
