El circuito integrado 555, también conocido como timer 555, es uno de los chips más populares en electrónica. Su uso más común es como oscilador astable, capaz de generar ondas cuadradas con frecuencia precisa. Sin embargo, también puede funcionar como monoestable, bistable y en otras configuraciones, lo que lo convierte en un componente esencial tanto en proyectos educativos como en aplicaciones industriales.
Composición interna del CI 555
El 555 combina elementos analógicos y digitales que le permiten generar retardos, oscilar a frecuencias específicas y funcionar como flip-flop.
En su interior se encuentran:
- 2 comparadores configurados con 3 resistencias internas.
- Un flip-flop RS conectado a un transistor y un buffer de salida.
- Circuitería que permite controlar la carga y descarga de un capacitor externo.
Gracias a este diseño, el CI puede trabajar en diferentes configuraciones de temporización.
Terminales del circuito integrado 555
El chip 555 cuenta con 8 pines:
- GND: Conexión a tierra.
- TRIG (Disparo): Activa el retardo en configuración monoestable.
- OUT (Salida): Pin de salida del temporizador.
- RESET: Reinicia la salida cuando cae por debajo de 0.7 V.
- CTRL (Control de voltaje): Permite modificar el punto de disparo de los comparadores.
- THR (Umbral): Detecta el nivel de carga del capacitor.
- DIS (Descarga): Permite descargar el capacitor.
- Vcc: Alimentación (4.5 V – 16 V).
Configuraciones del CI 555
Multivibrador monoestable
Produce un único pulso de duración determinada al recibir una señal de disparo.
- Tiempo del pulso: T=1.1⋅R⋅CT = 1.1 \cdot R \cdot CT=1.1⋅R⋅C
- Usos: temporizadores, retardos, control de eventos únicos.
Multivibrador astable
Genera una señal continua en forma de onda cuadrada o rectangular.
-
Frecuencia:
f=1.44C(R1+2R2)f = \dfrac{1.44}{C(R1 + 2R2)}f=C(R1+2R2)1.44 -
Tiempos de salida:
- Ta=ln(2)(R1+R2)CT_a = \ln(2)(R1+R2)CTa=ln(2)(R1+R2)C
- Tb=ln(2)R2CT_b = \ln(2)R2CTb=ln(2)R2C
- Usos: generadores de reloj, PWM, trenes de pulsos.
Bistable (Flip-Flop)
Puede configurarse como un biestable controlado por señales externas.
- Usos: almacenamiento temporal de estados, control lógico.

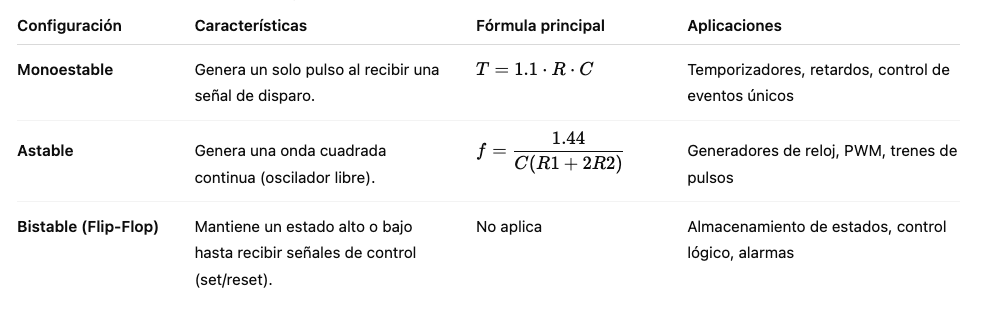

Tabla comparativa de configuraciones del CI 555
Aplicaciones del CI 555
El timer 555 es ampliamente utilizado en:
- Generación de señales PWM para motores y sensores.
- Osciladores en proyectos con Raspberry Pi o Arduino.
- Sistemas de temporización en proyectos educativos con micro:bit.
- Controladores de luces, alarmas y sistemas electrónicos básicos.
Conclusión
El circuito integrado 555 sigue siendo uno de los chips más usados en la electrónica moderna gracias a su simplicidad, versatilidad y bajo costo. Ya sea como oscilador, generador de pulsos o temporizador, es una herramienta indispensable en el aprendizaje y diseño de circuitos.
